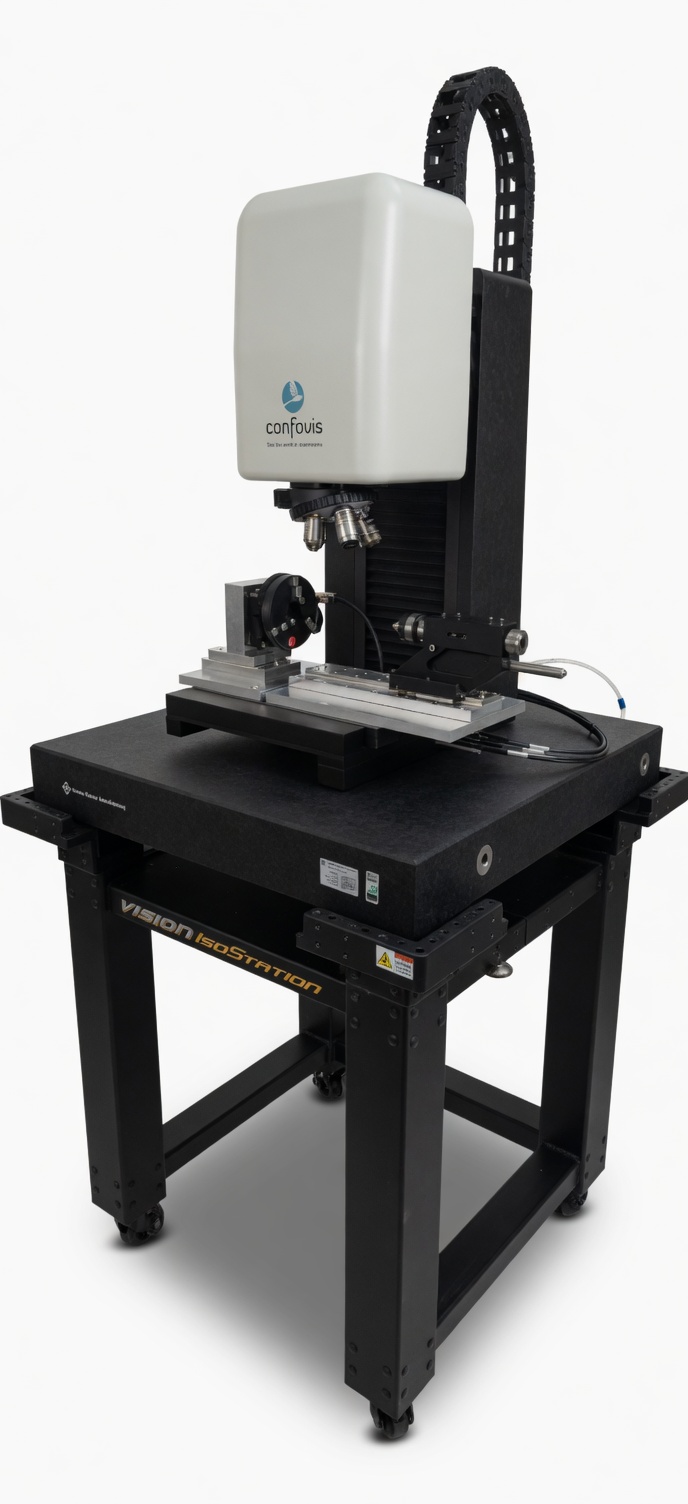

Konfokalmikroskop – Confovis
Optisch konfokales Topographiemesssystem für die Dichtungstechnik
Das Confovis Oberflächen- und Drallmessgerät ist ein eigens für Anwendungen in der Dichtungstechnik entwickeltes, optisch konfokales Topographiemesssystem zur hochauflösenden Vermessung technischer Oberflächen.
Bestandteil der Ausstattung ist eine Rotationseinheit, die das Vermessen rotationssymmetrischer Dichtungsgegenlaufflächen optimal ermöglicht. Das Softwaremodul Lead-Inspect ist auf die Dichtungstechnik abgestimmt und erlaubt neben der Makro- und Mikrodrallmessung auch die Auswertung von 2D- und 3D-Oberflächenkenngrößen.
Das Messprinzip basiert auf strukturierter Beleuchtung mit konfokaler Auswertung. Damit werden Höhenauflösungen bis 3 nm (VDI 2655) und laterale Auflösungen von 267 nm (nach Rayleigh) erreicht.
Höhenauflösung bis 3 nm nach VDI 2655, laterale Auflösung 267 nm (Rayleigh) – auch feinste Oberflächenstrukturen werden zuverlässig erfasst.
Integrierte Rotationseinheit zur optimalen Vermessung rotationssymmetrischer Dichtungsgegenlaufflächen.
Makrodrall nach MBN 31007-7, IMA-Mikrodrall®Analyse sowie 2D/3D-Rauheitsauswertung nach DIN EN ISO 4287, 4288 und 25178.
Räumliche Darstellung von Oberflächen, Vermessung von Abständen, Tiefen, Volumen und Geometrien sowie Funktionskenngrößen.
| Messprinzip | strukturierte Beleuchtung, konfokal |
| Höhenauflösung | bis 3 nm (VDI 2655) |
| Laterale Auflösung | 267 nm (nach Rayleigh, abhängig von Beleuchtungswellenlänge) |
| Rotationseinheit | für rotationssymmetrische Werkstücke |
| Drallmessung | Makrodrall (MBN 31007-7), IMA-Mikrodrall®Analyse |
| 2D-Rauheit | DIN EN ISO 4287, Vorgehen nach 4288, VDA 2006 |
| 3D-Rauheit | DIN EN ISO 25178 |
| Auswertesoftware | Lead-Inspect |
Kratzer, Fehlstellen und Defekte hochauflösend dokumentieren
Laufspurverschleiß eines RWDR auf einer Welle quantifizieren
Funktions- und Volumenkenngrößen von Oberflächen ermitteln
Profitieren Sie von einem auf die Dichtungstechnik zugeschnittenen Messsystem mit wissenschaftlich validierter Auswertesoftware.
