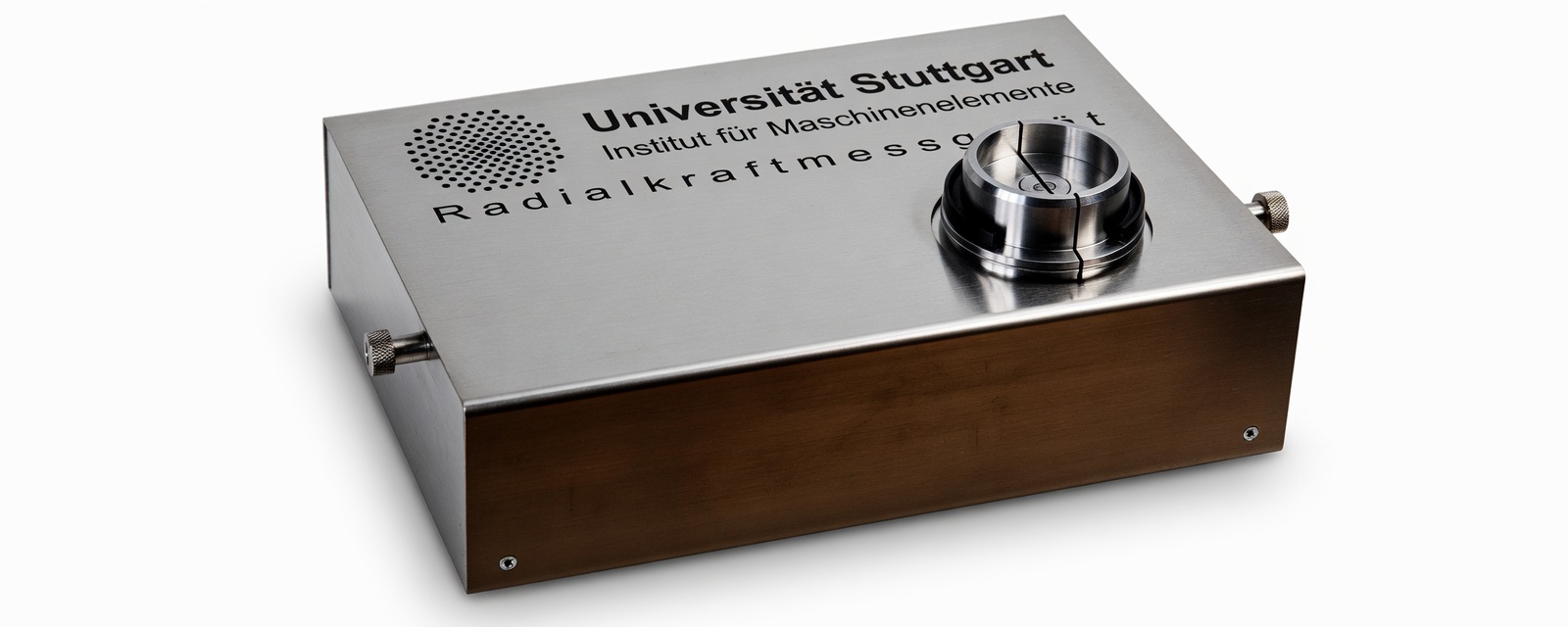

Der IMA-Radiameter ist ein bewährtes Tischaufbau-Messgerät zur Messung der Radialkraft von Radialwellendichtringen nach DIN 3761-9.
Das Messgerät verfügt über zwei austauschbare Messdorne, wobei einer radial beweglich ist. Wird ein Dichtring auf die Dorne aufgesetzt, drückt die Radialkraft des Rings die Dorne zusammen. Die Position des beweglichen Dorns wird gemessen und über einen Aktuator auf den Nenn-Durchmesser zurückgezogen. Die vom Dichtring ausgeübte Radialkraft wird über eine Dehnmessstreifen-Kraftmessdose erfasst.
Durch die Durchmesserkompensation wird die Radialkraft stets am Nenn-Durchmesser der Dichtung bestimmt – eine entscheidende Voraussetzung bei steifen Dichtungen wie PTFE-Dichtringen, O-Ringen oder hydraulischen Dichtungen.
Das Messverfahren entspricht der etablierten DIN 3761-9 Norm. Alle beweglichen Teile werden über Federgelenke reibungsfrei gelagert – höchste Präzision.
Das einzige kommerzielle Messgerät mit Durchmesserkompensation. Entscheidend bei steifen Dichtungen wie PTFE-Dichtringen, O-Ringen oder hydraulischen Dichtungen.
Für einfaches Aufsetzen der Dichtung können die Dorne zusammengeführt werden, was die Montagekraft erheblich reduziert. Werkzeugloses Spannsystem.
Version mit Thermokammer verfügbar: integrierte Luftbeheizung bis 150°C, mit externem Kühler und Wärmetauscher bis -40°C.

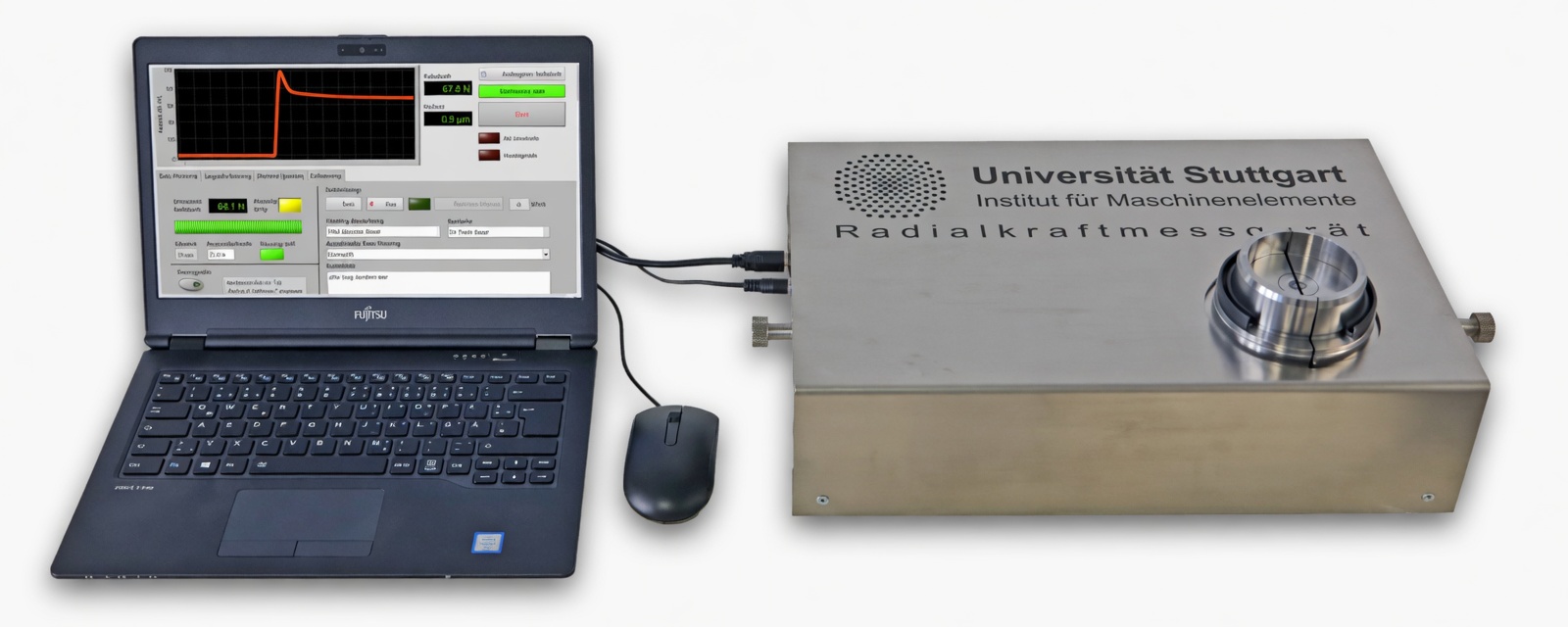

Windows-basierte Steuerung auf LabView-Basis mit Echtzeit-Anzeige, konfigurierbaren Messplänen und Datenexport.
Messdorne bis 300 mm Prüfdurchmesser konfigurierbar. Kraftbereich von 0–30 N (weiche, kleine Dichtungen) bis 20–3.000 N (hydraulische Dichtungen) durch Wahl der entsprechenden Kraftmessdose.
| Konfigurierbare Kraftsensoren | bis 3.000 N |
| Messmethode | Teildornmessung nach DIN 3761-9 |
| Austauschbare Messdorne | Ja |
| Messbarer Dichtungs-Durchmesser | bis 300 mm |
| Durchmesserkompensierte Bauweise | Ja |
| Automatisierte Datenerfassung | Ja |
| Easy-Assembly-Modus | Ja |
| Datenexport | Textdatei |
| Abtastfrequenz | 4 Hz |
| Stromversorgung | 230 V / 110 V |
| Schnittstelle zum Computer | USB 2.0 oder höher |
| Abmessungen (H × B × T) | 134 × 475 × 282 mm |
| Gewicht | 18 kg |
für Dichtungsproduktion oder Dichtungsmontage
Vergleich vor und nach Feldtests
Langzeitmessungen über Stunden oder Tage
unterschiedlicher Dichtungstypen oder Hersteller
Identifizierung von Materialeigenschaften für FE-Simulationen
Messung mit und ohne Feder zur Trennung von Feder- und Elastomer-Radialkraft
Alle technischen Details zum IMA-Radiameter als PDF (englischsprachig).
Präzise, schnelle und reproduzierbare Messungen – direkt aus der Forschung.
