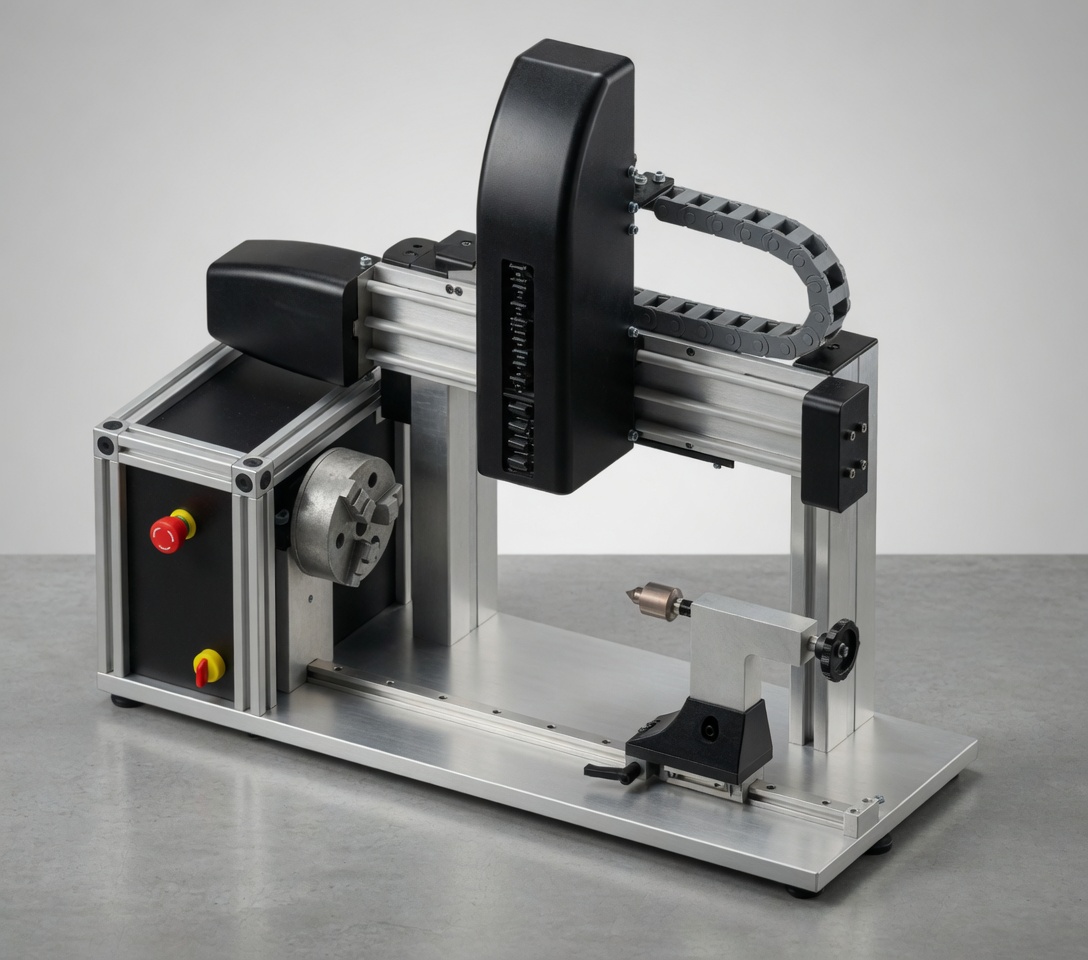

IMA-Fadenprüfstand
Prüfung von Dichtungsgegenlaufflächen von Wellen auf Drall
Der IMA-Fadenprüfstand dient zur softwaregestützten, hochpräzisen Fadenprüfung von Wellen gemäß der FVA-Richtlinie 975 I auf Drall.
Der Prüfstand ermöglicht die Prüfung von Dichtungsgegenlaufflächen von Wellen auf Drall. Die Ergebnisse werden durch präzise Wegmessung und Videodokumentation dokumentiert.
Hohe Präzision durch Kameraüberwachung des Fadens.
Softwaregestützte, hochpräzise Fadenprüfung von Wellen gemäß der FVA-Richtlinie 975 I auf Drall.
Hohe Präzision durch Kameraüberwachung des Fadens während der gesamten Prüfung.
Dokumentation der Ergebnisse durch präzise Wegmessung für reproduzierbare und nachvollziehbare Ergebnisse.
Videodokumentation der Prüfvorgänge für vollständige Nachvollziehbarkeit und Archivierung.
Offizielle FVA-Richtlinie zum Oberflächendrall an Wellendichtungen – Grundlage der hier umgesetzten Fadenprüfung.
Richtlinie öffnen (PDF)| Höhe Fadenprüfstand | 765 mm |
| Länge Fadenprüfstand | 800 mm |
| Breite Fadenprüfstand | 300 mm |
| Gewicht Fadenprüfstand | 40 kg |
| Maximale Länge der zu prüfenden Welle | 400 mm |
| Maximaler Durchmesser der zu prüfenden Welle | 110 mm |
| Maximales Gewicht der zu prüfenden Welle | 10 kg |
| Maximale Drehzahl während der Messung | 180 rpm |
Weitere Ausführungen auf Anfrage.
Prüfung von Wellenoberflächen nach FVA 975 I
Charakterisierung von Wellenoberflächen für Dichtungsanwendungen
unterschiedlicher Bearbeitungsverfahren oder Wellentypen
Alle technischen Details zum IMA-Fadenprüfstand als PDF.
Präzise, schnelle und reproduzierbare Messungen – direkt aus der Forschung.
